Thermo-mechanical fatigue life prediction of engine turbine blade under service operating condition load spectrum

  • Wenjun YANG , a, b ,
  • Sicheng LI a, b ,
  • Xingzhuo JIN a ,
  • Jichen LI a ,
  • Jiran GAO a
Expand
  • a. College of Mechanical and Electrical Engineering, Technology for Aircraft，Ministry of Education，Shenyang Aerospace University，Shenyang 110136，China
  • b. Key Laboratory of Rapid Development & Manufacturing, Technology for Aircraft，Ministry of Education，Shenyang Aerospace University，Shenyang 110136，China

Received date: 2025-01-03

  Revised date: 2025-03-03

  Accepted date: 2025-03-07

  Online published: 2025-12-04

Fold

Abstract

In order to solve the thermo-mechanical fatgue damage problem of trubine blade under the complex multifield coupling service conditions，combining the improved Morrow low-cycle fatigue damage and creep damage models based on the load spectrum of the engine’s service conditions，the prediction of the thermo-mechanical fatgue life of engine turbine blade was achived.Firstly， considering the rotor-stator interference effect between cascades， the three-dimensional flow field modeling and multi-field coupling simulation of the turbine blade were completed. Further， based on the engine load spectrum and multi-field coupling response characteristics under service operating condition， the key assessment positions of fatigue damage of the turbine blade were determined. then， an improved Morrow low-cycle fatigue damage model was developed and compared with traditional models and experimental results for verification. Finally， using the linear cumulative damage criterion， as well as the Morrow low-cycle fatigue damage and L-M creep damage， thermo-mechanical fatigue life of the turbine blade was predicted under service conditions. The results show that the numerical simulation results are in good agreement with the experimental data， verifying the accuracy of the three-dimensional unsteady flow field simulation of the turbine blade and the improved Morrow low-cycle fatigue damage model. Under the engine load spectrum and multi-field coupling effect of service conditions， considering the Morrow low-cycle fatigue damage and L-M creep damage， the thermo-mechanical fatigue life of the turbine blade is 6.028×10³ h. The area with the minimum life is located at the leading edge of the blade root at the air inlet， the assessment position A， which is the key maintenance part of the turbine blade. This study can provide a theoretical reference and basis for the thermo-mechanical fatigue life assessment of turbine blade under complex service operating condition.

Key words： turbine blade; service operating condition; load spectrum; multi-field coupling; thermo-mechanical fatigue; life prediction

Cite this article

Wenjun YANG , Sicheng LI , Xingzhuo JIN , Jichen LI , Jiran GAO . Thermo-mechanical fatigue life prediction of engine turbine blade under service operating condition load spectrum[J]. Journal of Shenyang Aerospace University, 2025 , 42(5) : 20 -29 . DOI: 10.3969/j.issn.2095-1248.2025.05.003

涡轮叶片是航空发动机中至关重要的热端部件，其工作环境极为严酷，需承受高温、高压和高转速等多种载荷［1］。据统计，在发动机零部件失效事故中，与疲劳破坏相关的事故占比高达49%，其中70%以上是由转子叶片失效所致［2］。因此，开展服役工况载荷谱下发动机涡轮叶片的热机械耦合分析与疲劳寿命预测具有重要的意义。
在发动机运行过程中，其热端部件所处环境温度不断变化，与温度相关的叶片材料力学性能也发生变化，此时叶片还受到循环机械载荷的作用，循环变化的温度载荷和机械载荷则会耦合叠加产生热机械疲劳。由于循环温度与循环机械载荷同时作用于叶片，使得叶片从开始循环至疲劳断裂失效过程中经历复杂的损伤演化［3-5］。彭立强［6］在针对燃气轮机涡轮叶片的研究中，开展了多场耦合应力、应变的分析工作。得到涡轮叶片在3种载荷作用下的应力、应变分布，并结合修正寿命模型计算了叶片的疲劳/蠕变寿命。Zhu等［7］针对涡轮叶片进行了多场耦合分析，得到涡轮叶片在复杂工况下的应力、应变分布情况，利用疲劳寿命预测模型，对燃气轮机涡轮叶片的疲劳寿命进行了预测。王荣桥等［8］建立了涡轮叶片热机械疲劳试验系统，利用该试验系统进行了单晶涡轮叶片考核截面的热机械疲劳试验，再现了涡轮叶片在服役状态下的失效模式，并基于上述试验结果进行涡轮叶片的寿命预测。蒋康河等［9］针对涡轮叶片气膜孔，对单晶热机械疲劳试验进行了设计和实施，试验涵盖了不同的应力范围、横向取向及制孔工艺。通过对比分析有无气膜孔、气膜孔横向取向的差异及不同制孔工艺，深入探究了它们对单晶热机械疲劳寿命所产生的影响。Wang等［10］研究了金属材料不同取向的镍基单晶高温合金的热机械疲劳行为、失效机制和寿命预测方法，建立了基于临界面的寿命预测模型。王伟政［11］采用引入尚德广疲劳损伤参量的方式，并考虑临界平面法，修正SWT寿命预测模型，并与其他寿命预测模型进行对比，证明了修正的寿命预测模型具有更好的准确性。
然而，由于服役工况下多场耦合载荷环境的复杂性，现阶段仍缺乏对发动机涡轮叶片热机械疲劳寿命进行准确预测的有效方法。因此，本文以亚琛1.5级涡轮为研究对象，首先，建立涡轮叶片的三维流场模型，并进行网格无关性分析与特性曲线对比，验证CFD仿真模型的准确性。然后，考虑服役工况下发动机工作载荷谱，开展热-流-固耦合响应特性仿真，获得涡轮叶片疲劳损伤关键考核位置。最后，基于改进Morrow低周疲劳损伤和L-M蠕变损伤模型，依据线性累积损伤原则和多场耦合响应特性，以实现服役工况下发动机涡轮叶片热机械疲劳寿命的准确预测。

1 考虑转静干涉的涡轮叶片三维流场仿真

1.1 1.5级涡轮叶片CFD数值建模

本文以亚琛1.5级涡轮叶片为研究对象［12-13］，其由一级转子和两级静子组成，几何尺寸如图1所示。其中转子叶片数量为41，静子叶片数量为36，转子叶顶间隙为0.4 mm，旋转速度为3 500 r/min。为提高计算效率，以转子与静子叶片的单扇区流体域作为有效计算域。

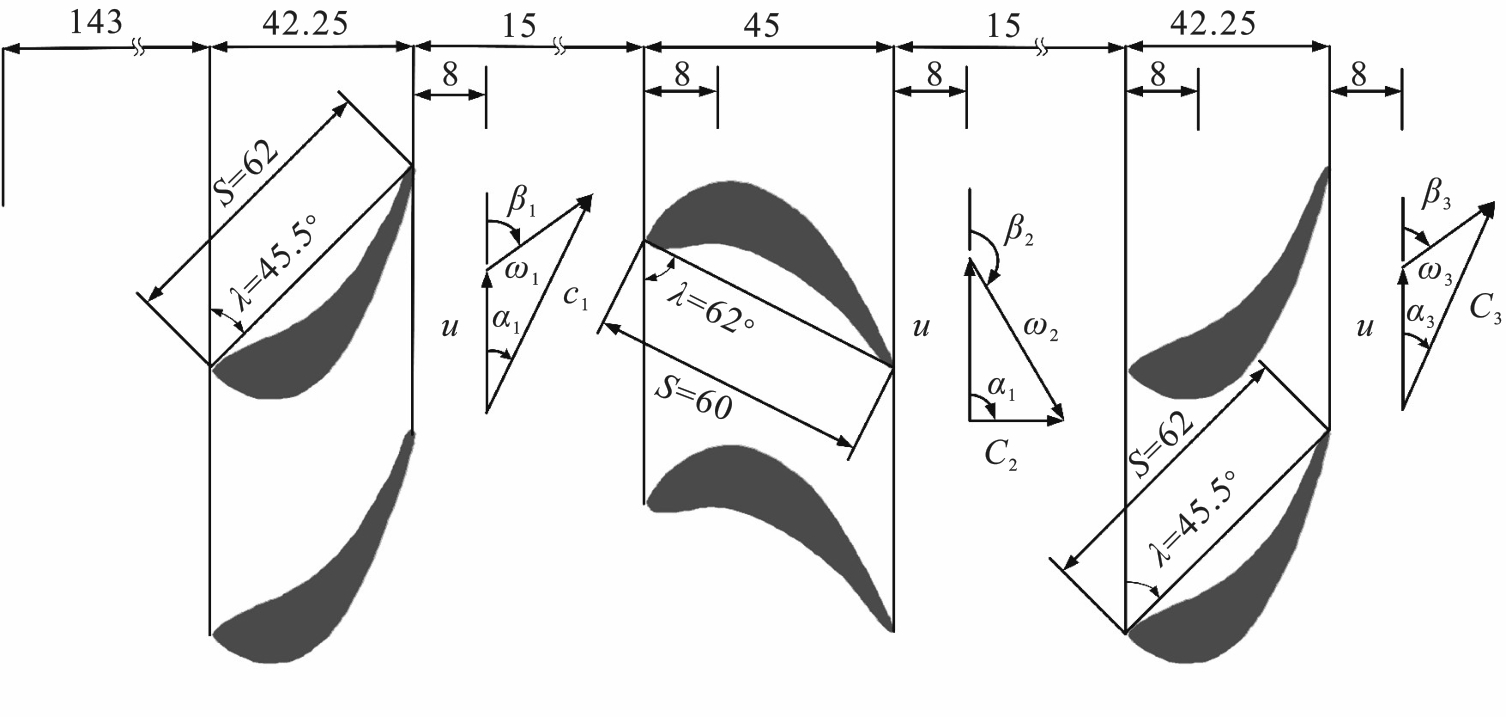

图1 涡轮叶片几何尺寸
利用Turbo grid前处理软件完成了流场网格划分，对转子与静子叶片的叶根和叶顶区域进行了网格局部细化处理，叶片近壁面区域采用H型和O型网格拓扑。涡轮叶片单通道流场网格如图2所示。其中，流体域设定为理想气体；第一级静子入口设定为压力入口，总压为1.5×105 Pa，总温为308 K；第三级静子出口设定为压力出口，出口静压为1.3×105 Pa；转静干涉交界面采用滑移网格处理，定义周期性边界条件以实现整周流场的模拟。

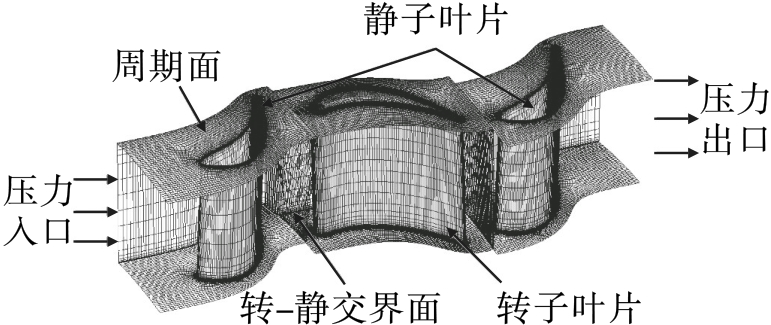

图2 涡轮叶片单通道流场网格
故本文基于流场仿真CFX软件，利用普适性良好的RNG k-ɛ湍流模型，开展对涡轮叶片三维流场的数值模拟。
湍动能和湍流耗散率的微分传递方程［14］如式（1）、（2）所示。
∂ ρ k ∂ t + ∂ ρ k u i ∂ x i = ∂ ∂ x j μ + μ t σ k ∂ k ∂ x j + P k + P b - ρ ε
∂ ρ ε ∂ t + ∂ ρ ε u i ∂ x i = ∂ ∂ x j μ + μ t σ ε ∂ ε ∂ x j + ε k C ε 1 P k - C ε 2 ρ ε
式中： ρ为流体密度； k为湍流动能； ε为湍流动能耗散率； u i为流体速度分量； x i为空间坐标； μ为动力黏度； P k为由平均速度梯度引起的湍动能 k的产生项； P b为由浮力引起的湍动能 k的产生项，此次流场分析中，不考虑浮力作用，故此 P b=0； μ t为湍流黏度，可由式（3）获得。
μ t = C μ ρ k 2 ε

1.2 数值仿真模型的分析与验证

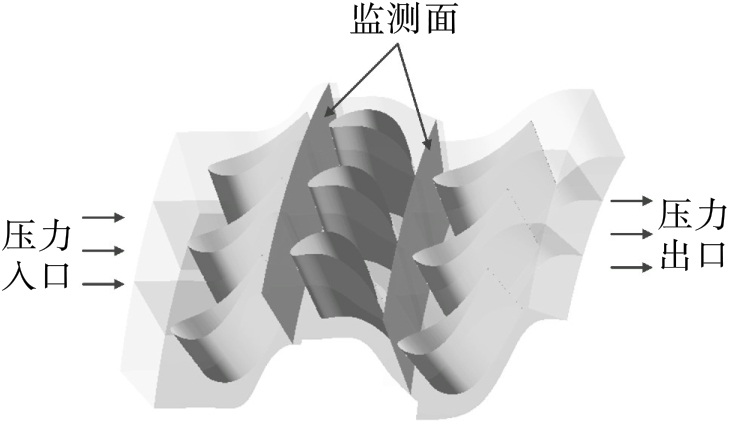

为了保证仿真计算的准确性和高效性，对所建立的数值模型进行了网格无关性验证。基于不同网格划分方案，建立了3种网格密度的数值模型，并比较其计算精度。同时，在第一级静子叶片与第二级转子叶片尾缘后8.8 mm处设置监测面，位置如图3所示。
转子和静子叶片尾缘后8.8 mm处特性曲线如图4、图5所示。经过对比发现，随着网格数量的增加，在中、细网格下转静子叶片的总压及流动角特性曲线变化不再明显，表明计算网格满足了无关性要求。进一步将数值仿真与试验结果进行对比，发现两者性能曲线趋势基本一致，验证了所建立数值模型的准确性。为兼顾计算精度与求解效率，后续仿真采用中网格模型。

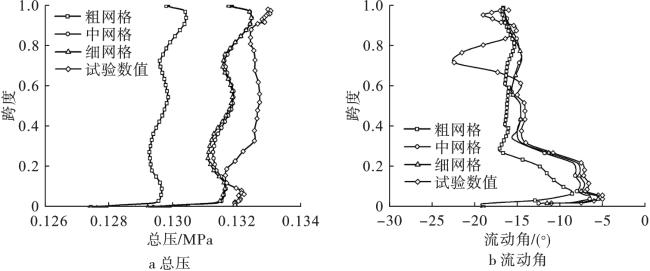

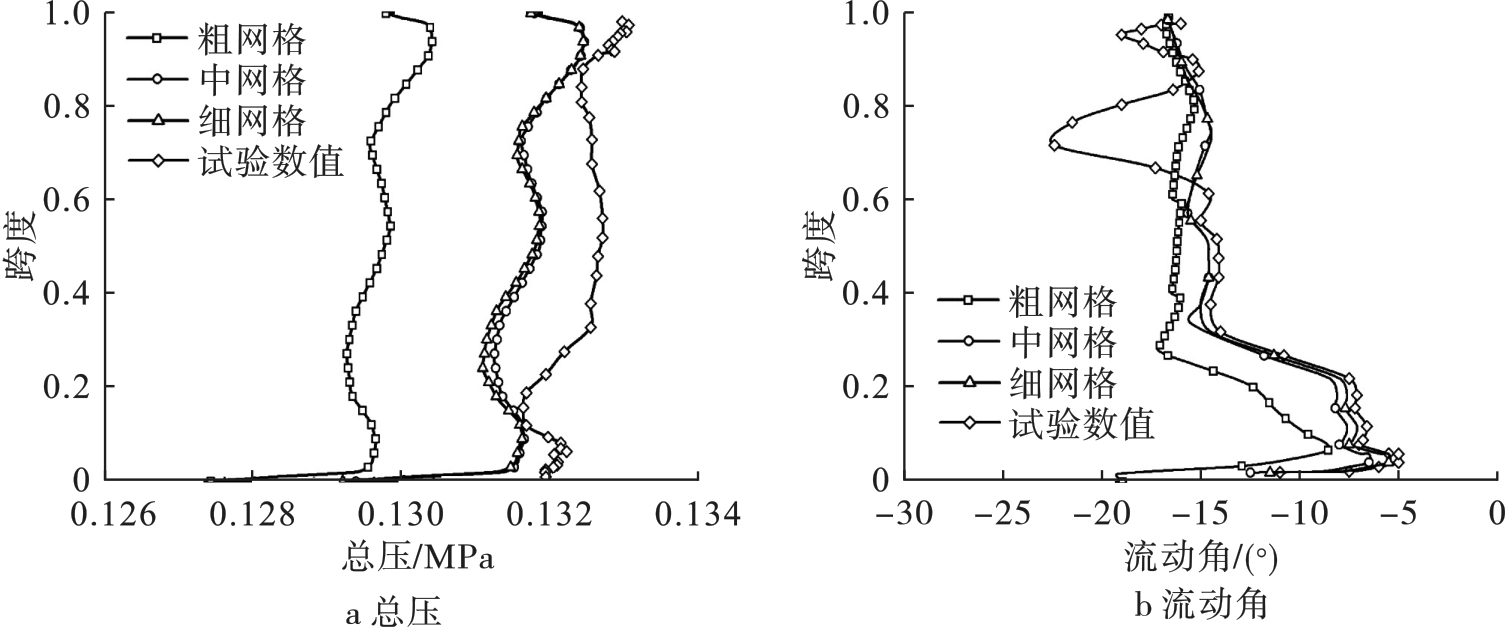

图4 转子叶片尾缘后8.8mm处特性曲线

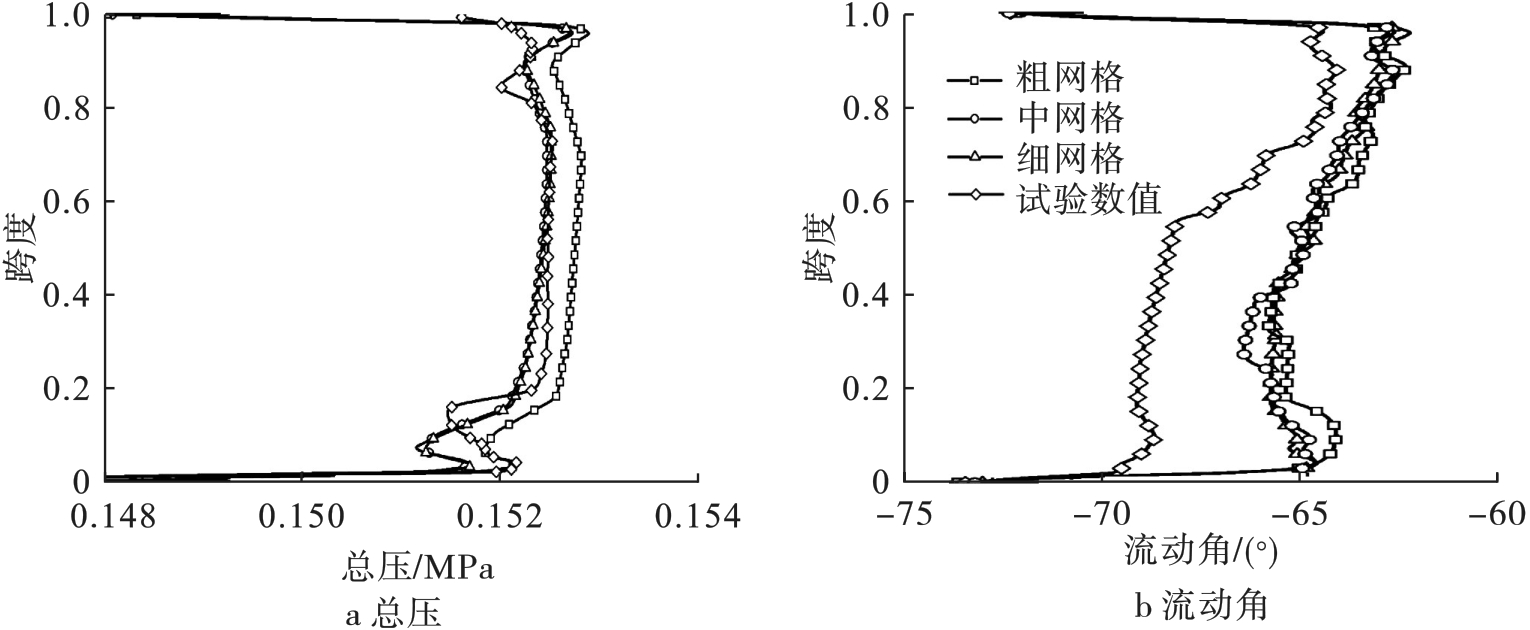

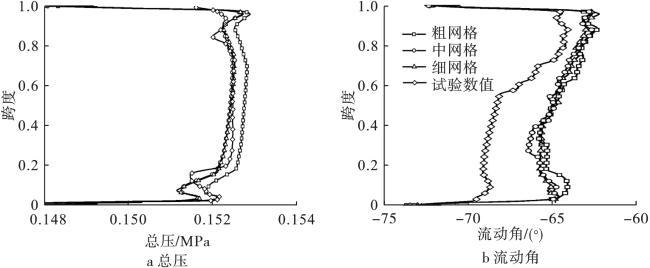

图5 静子叶片尾缘后8.8mm处特性曲线

2 涡轮叶片热-流-固耦合响应特性

2.1 服役工况下发动机载荷谱编制

在进行发动机涡轮叶片的热机械疲劳寿命预测之前，首先要获得发动机的实际服役工况载荷谱［15］（如图6所示），然后剔除飞行任务剖面中的伪读数及不具备实际意义的无效幅值，最后开展峰谷值检测及雨流计数法等统计分析。在本文中，将某型发动机在一次完整工作循环期间的发动机转速、发动机排气温度等关键参数作为研究重点，运用科学的统计分析方法，最终获得该发动机的工作循环载荷谱。

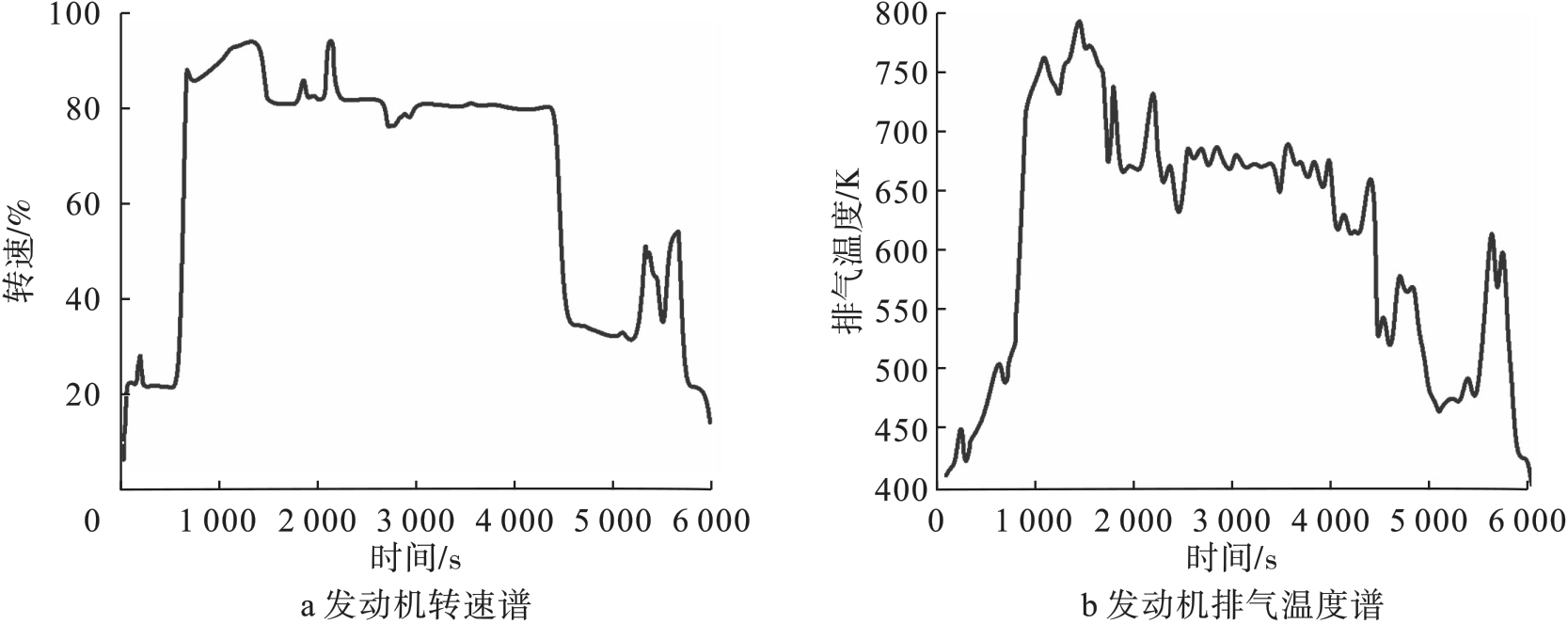

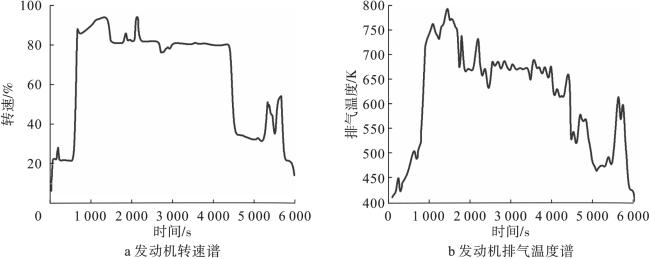

图6 发动机的实际服役工况载荷谱
某型发动机的设计最大转速n为14 460 r/min，对转速谱采用雨流计数法［16］统计之后，将幅值变化较小、对疲劳寿命影响微弱的循环数据进行剔除。接着，将转速的峰谷值范围划分成5个区间。随后，针对发动机涡轮转速谱展开数据处理工作，统计飞机在一次起飞—巡航—降落过程中主工作循环及各类次工作循环的变化次数，最终得到的主次循环转速区间如表1所示。
表1 主、次循环转速区间
循环类别 工况 工作转速区间/（r·min-1） 循环次数
主工作循环 1 0—13882（96%n）—0 1
次工作循环 2 4 338（30%n）—8 243（57%n）—4 338（30%n） 2
3 10 845（75%n）—11 857（82%n）—10 845（75%n） 1
4 11 857（82%n）—12 870（89%n）—11 857（82%n） 1
5 11 857（82%n）—13 882（96%n）—11 857（82%n） 1
通过文献［11］可知，在发动机运行过程中进气温度和排气温度的比值T 1/T 4约为1.65，本文在计算进气口温度T 1时，根据T 1/T 4约为1.65求出了各服役工况转速下进气口温度值。不同转速下发动机进气、排气温度统计结果如表2所示。
表2 发动机进气、排气温度统计结果
工作转速/% 排气温度/K 进气口温度/K
75 575 949
82 655 1 080
89 733 1 209
96 778 1 283

2.2 涡轮叶片热-流-固耦合仿真计算

航空发动机涡轮叶片在不同转速下均受到气动力、离心力和热应力的综合作用，本文利用多场耦合的分析方法，分析了涡轮叶片工作时的应力、应变响应。在计算中假设各个服役工况转速区间下，流场内部的气体压力和流速均处于稳定不变的状态，流场内部的高温气体符合理想气体状态方程。本文所采用的DZ125高温合金在不同温度下的材料参数［17］如表3—6所示。
表3 不同温度下弹性模量和泊松比
T/℃ E/GPa μ
20 127.0 0.410
250 123.0 0.405
500 112.5 0.410
600 108.5 0.415
700 104.5 0.430
800 102.0 0.430
900 97.0 0.435
表4 不同温度下热导率
T/℃ λ/（W·m-1·℃-1）
200 9.67
300 11.47
400 13.44
500 14.99
600 16.79
700 17.96
800 19.63
900 19.51
表5 不同温度下线膨胀系数
T/℃ α/（10-6·℃-1）
20~300 12.45
20~400 12.86
20~500 13.26
20~600 13.53
20~700 14.04
20~800 14.55
20~900 15.06
表6 不同温度下屈服强度和抗拉强度
T/ ℃ σ 0.2/MPa σ b/MPa
20 985 1 320
700 930 1 220
760 955 1 210
850 905 1 030
900 580 850
950 455 740
利用Workbench软件，将5个不同的模块连接以实现对涡轮叶片的热-流-固耦合分析，构建的仿真计算流程图如图7所示。

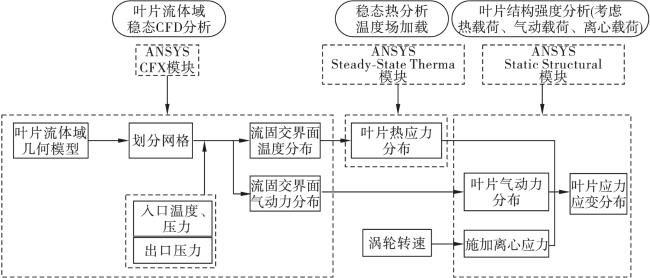

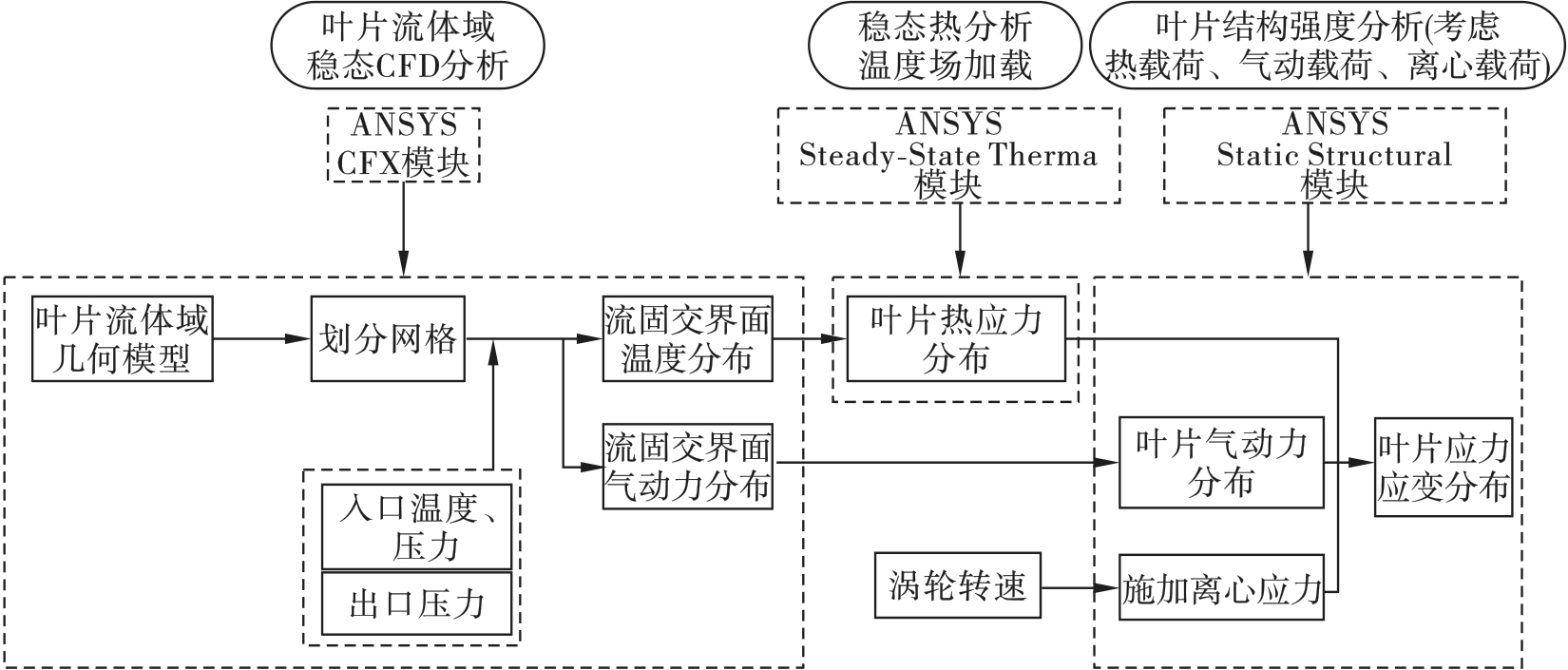

图7 仿真计算流程图

2.3 多场耦合下涡轮叶片响应特性分析

选择发动机最大转速区间，对涡轮叶片进行了热-流-固耦合仿真分析。涡轮叶片在气动力、离心力和热应力的综合作用下，其等效应力和等效应变分布如图8所示。

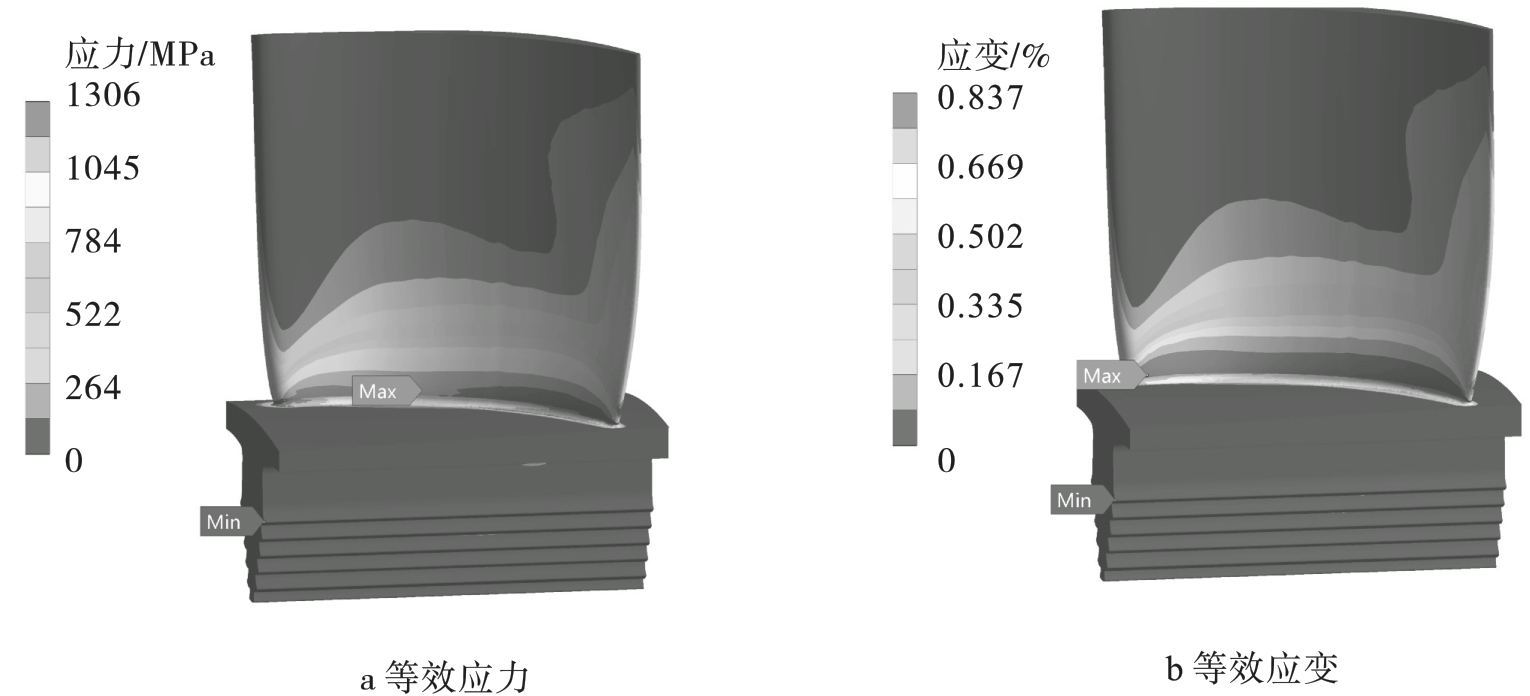

图8 涡轮叶片等效应力和等效应变分布
仿真计算结果表明，涡轮叶片的最大等效应力值达到了1 306 MPa，这一最大应力出现的位置在叶根中部区域。与叶片的其他部位相比，叶根中部区域的应力偏高。另外，涡轮叶片的最大等效应变值为0.837%，出现的位置是进气口叶根前缘区域。根据图8在最大转速区间的应力、应变分布情况及发动机涡轮叶片外场的检修数据，选择以下两个位置来计算涡轮叶片的疲劳寿命：考核位置A（叶片等效应力最大点，位于叶根中部区域）和考核位置B（叶片等效应变最大点，位于进气口叶根前缘区域）。

3 涡轮叶片热机械疲劳寿命预测

本文基于线性累积损伤原则，考虑服役过程中低周疲劳损伤和高温蠕变损伤，开展发动机涡轮叶片的热机械疲劳寿命预测。线性累积损伤原则认为，蠕变和疲劳可以被作为2个相互独立的损伤过程来考虑，通过把疲劳和蠕变损伤按照线性累积损伤原则进行叠加，最终得到发动机涡轮叶片的热-机疲劳寿命。

3.1 低周疲劳损伤模型

根据Manson-Coffin理论，对涡轮叶片进行低周疲劳寿命预测，其表达式为
∆ ε e q 2 = σ f ' E 2 N f b + ε f ' 2 N f c
式中： ∆ ε e q 2为等效应变幅； σ f '为疲劳强度系数； E为弹性模量； ε f '为疲劳延性系数； b为疲劳强度指数； c为疲劳延性指数；   N f为疲劳寿命。
等效应变幅为
∆ ε e q = ε m a x - ε m i n
式中： ε m a x和 ε m i n分别为涡轮叶片在每个转速区间最高和最低转速下考核位置处的等效应变。
本文以Manson-Coffin理论为基础，首先，采用改进的四点关联法［18］对疲劳常数进行修正，并且考虑了尺寸系数 ε d ［19］和表面加工效应等方面对寿命的影响［20］及在高转速、高温气体冲击的环境下，涡轮叶片不仅受到拉伸应力，还会受到振动应力的影响。此外，由于叶片温度的循环变化，叶片还受到温度载荷带来的热应力的影响。因此，采用多场耦合的方法得到平均应力，来表示上述3种载荷对叶片低周疲劳寿命的影响。所以改进的Morrow公式为
b = - - 0.083 + 0.166 l g   σ f σ b
c = - 0.52 + 0.25 l g   ε f - 1 3 1 - 81.8 σ b E σ f σ b 0.179
σ f ' = 2.383 σ b σ f σ b 0.95
ε f ' = 0.413 × 2 - c ε f    1 - 82 σ b E σ f σ b 0.179 - 1 3
β = β s β c β p
b ' = l g σ - 1 ε d β - l g σ f ' - σ m ¯ l g   σ - 1 - l g σ f ' - σ m ¯ b
∆ ε e q 2 = σ f ' - σ m ¯ E 2 N f b ' + ε f '   2 N f c
式中： ε d = 0.5； β s = 1.0； β c = 1.0； β p = 0.6。
为验证本文提出的改进Morrow模型的准确性，依据文献［11］中模拟涡轮叶片试验件的低周疲劳试验寿命，将本文预测模型与模拟件试验寿命进行对比，如图9所示。

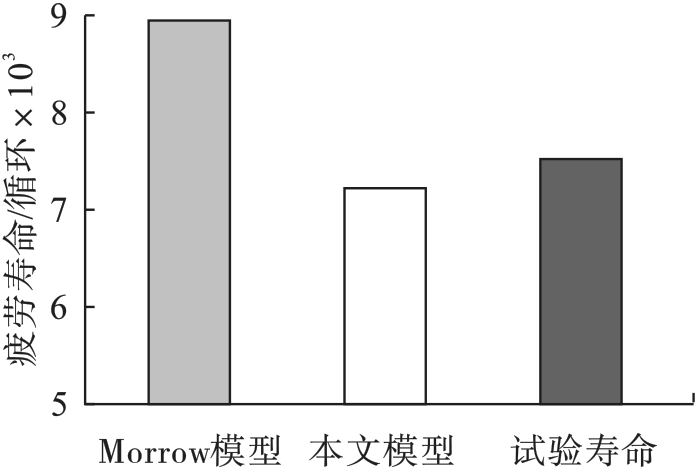

图9 不同模型低周疲劳试验寿命与模拟件试验寿命的比较
从图9中的数据可以看出，本文提出的修正寿命预测模型与另一种传统预测模型相比，在涡轮叶片疲劳寿命预测方面，能够更加接近试验值，在预测精度上实现了一定程度的提升，证明所提出的寿命模型具有一定的可信度。
结合应力场与应变场分析结果，利用本文提出的修正预测寿命模型，首先，计算它们在各个转速区间的低周疲劳损伤；其次，依据Miner线性累积损伤原则，对考核位置A和B在各个转速区间下所产生的损伤进行线性叠加处理；最后，得到了发动机涡轮叶片的低周总疲劳损伤和疲劳寿命。各工况下考核位置A、B的低周疲劳损伤及寿命结果如表7、表8所示。
表7 考核位置A低周疲劳损伤寿命及结果
工况 转速范围 循环次数 循环寿命 循环损伤 疲劳寿命
1 0—96%n—0 1 5.163×104 1.936×10-5 5.139×104
2 30%n-57%n—30%n 2 1.343×108 1.489×10-8
3 75%n—82%n—75%n 1 2.596×108 3.852×10-9
4 82%n—89%n—82%n 1 1.262×108 7.923×10-9
5 82%n—96%n—82%n 1 1.423×107 7.027×10-8
表8 考核位置B低周疲劳损伤寿命及结果
工况 转速范围 循环次数 循环寿命 循环损伤 疲劳寿命
1 0—96%n—0 1 4.402×104 2.271×10-5 4.375×104
2 30%n—57%n—30%n 2 5.325×107 3.756×10-8
3 75%n—82%n—75%n 1 1.095×108 9.132×10-9
4 82%n—89%n—82%n 1 8.789×107 1.138×10-8
5 82%n—96%n—82%n 1 1.118×107 8.945×10-8
从计算结果可以看出，每个服役工况对叶片寿命的影响并不相同，次服役工况对涡轮叶片的疲劳寿命影响低于主服役工况。同时，低周疲劳损伤以应变为主，叶根前缘区域考核位置B的损伤值明显大于叶根中部区域考核位置A，故涡轮叶片考核位置B会先发生疲劳破坏，其低周疲劳寿命为4.375×104循环。

3.2 蠕变损伤模型

蠕变是金属材料在临界温度不小于金属材料的0.3~0.5倍熔点温度并承受持续载荷作用下，发生与时间相关的塑性变形［1］。普通叶片材料的熔点大约在1 400 ℃，这意味着在工作温度超过700 ℃的涡轮叶片中，都会出现蠕变现象。这种现象可能导致发动机效率降低、叶片与机匣之间的摩擦增大，同时还可能引发叶片的断裂等严重问题。由于涡轮叶片只有在主循环工况下的温度能达到700 ℃左右，故本文只考虑叶片主循环工况下的蠕变损伤。
采用工程上推荐的L-M［21］法进行蠕变寿命预测，其表达公式为
P = T l g   t b + C 100   000
T = 9 × θ 5 + 32 + 460
l g   σ = a 0 + a 1 P + a 2 P 2 + a 3 P 3
式中： P为热强综合参数；   T为绝对温度； t b为蠕变寿命；   C为常数；   θ为叶片温度；   a 0 、 a 1 、 a 2 、 a 3均是常数； σ为平均应力。
DZ125高温合金拉森米勒公式的参数可由航空材料手册获得［17］，如表9所示。
表9 DZ125高温合金拉森米勒公式的参数
参数 C a 0 a 1 a 2 a 3
数值 14.147 4.225 -8.193 31.453 -63.835
将表9中的参数带入式（13）—（15）中，可得到叶片考核点A、B处的蠕变损伤及寿命预测结果，如表10所示。由表10数据可知，考核位置A处的温度相较于B处更低。虽然A处的应力水平相对较大，但在单次工作循环中，A处的温度低于B处，所以A处的蠕变损伤明显小于B处。
表10 考核点A、B处的蠕变损伤及寿命预测结果
考核部位

温度/

℃

 平均应力/MPa 蠕变损伤 蠕变寿命/h
A 670 654 1.253×10-4 1.200×104
B 700 596 2.535×10-4 5.918×103

3.3 服役工况下热机械疲劳寿命预测

在计算涡轮叶片热机械疲劳寿命时，首先，分别计算各转速区间内单次工作循环的低周疲劳损伤和蠕变损伤，然后依据线性累积损伤准则进行线性叠加，得到单次工作循环下叶片的总损伤，最后得到涡轮叶片考核点位置的损伤及寿命，如表11所示。
表11 叶片考核位置的损伤及寿命
考核位置

单次工作

循环疲劳

损伤

单次工作

循环蠕变

损伤

 单次工作循环总损伤 叶片实际寿命/h
A 1.946×10-5 1.253×10-4 1.448×10-4 1.151×104
B 2.286×10-5 2.535×10-4 2.764×10-4 6.028×103
由表11中的数据分析可知，发动机经过一次工作循环，涡轮叶片产生低周疲劳的同时也伴随着高温蠕变现象，并且在考核位置A处的蠕变损伤占总损伤比例的86.5%，低于在考核位置B处的91.7%。所以温度越高，蠕变损伤在总寿命中影响越大。涡轮叶片的寿命主要取决于其最容易出现疲劳断裂的部位，因此，该涡轮叶片的热机械疲劳寿命为6.028×103 h，在考核位置B进气口叶根前缘区域，这与涡轮叶片外部故障失效的统计结果相符，该区域应被视为涡轮叶片检修和维护的重要区域。

4 结论

本文以亚琛1.5级涡轮叶片为研究对象，基于发动机服役工况载荷谱，结合改进的Morrow低周疲劳损伤和蠕变损伤模型，实现了发动机涡轮叶片的热机械疲劳寿命预测。主要结论如下：
1） 考虑叶栅间的转静干涉效应，建立了涡轮叶片三维非定常流场模型。通过与试验数据的比较，发现监测面温度、压力和流动角特性曲线基本吻合，验证了所建立数值模型的准确性。进一步搭建了热-流-固分析平台，获得了涡轮叶片的多场耦合响应特性。
2） 依据服役工况下发动机载荷谱和多场耦合响应特性，得到了涡轮叶片在气动力、离心力及温度载荷耦合作用下的应力、应变分布，确定了涡轮叶片疲劳损伤关键考核位置。叶根中部区域为考核位置A，等效应力最大为1 306.9 MPa；进气口叶根前缘区域为考核位置B，最大等效应变为8.3×10-3。
3） 发展了改进的Morrow低周疲劳损伤模型，并通过传统模型和试验结果验证了修正后模型的准确性。利用线性累积损伤准则，计及Morrow低周疲劳损伤和L-M蠕变损伤，计算获得了涡轮叶片的热机械疲劳寿命为6.028×103 h，最小寿命区域位于进气口叶根前缘，为服役工况下涡轮叶片的重点检修部位。
