1 试验材料及方案

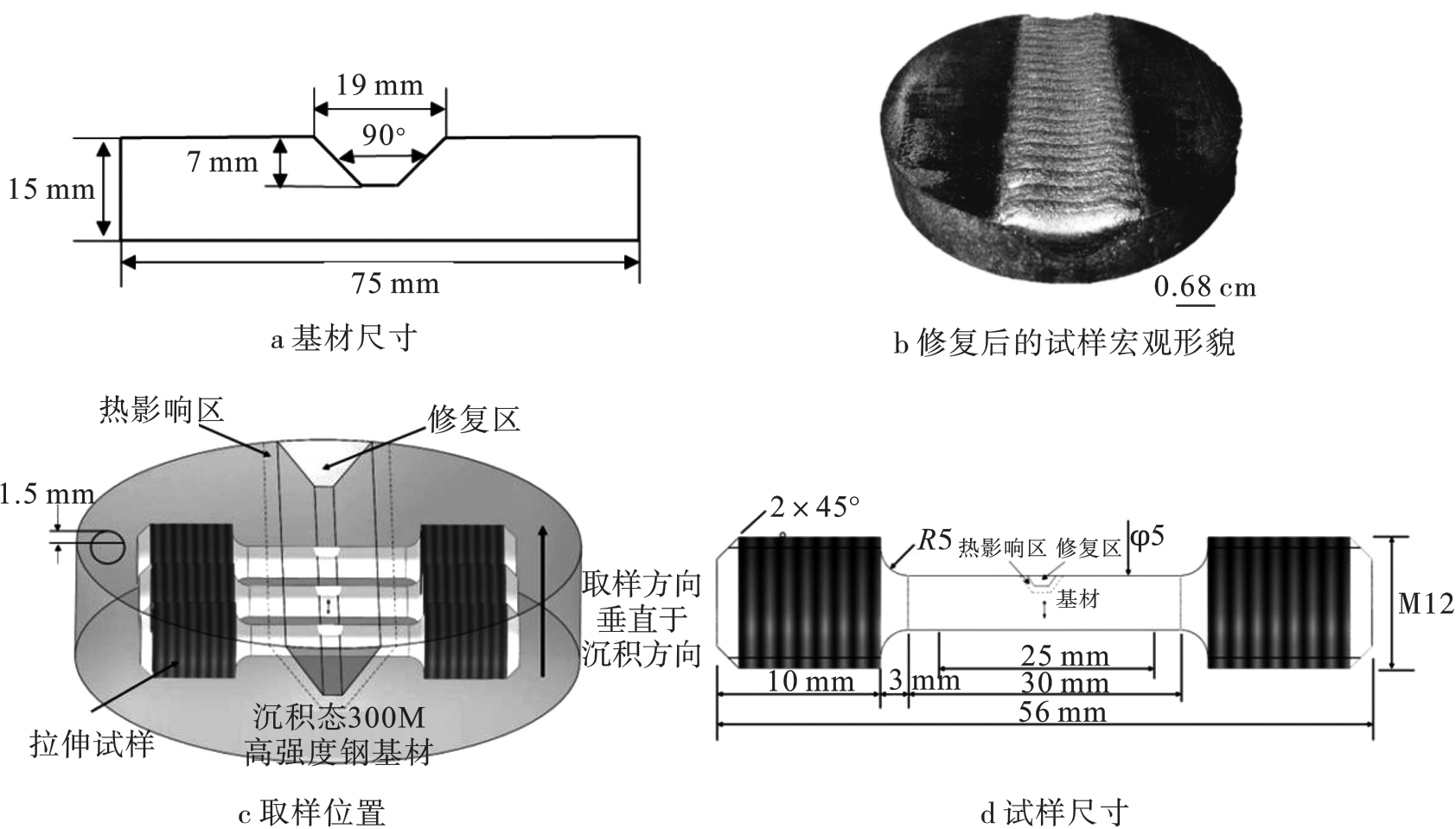

整个激光增材修复试验均在充满高纯氩气的保护环境中进行，以有效隔绝氧气。在同材质的300M高强度钢φ75 mm棒料上，切取厚度为15 mm圆饼作为基材。为模拟材料损伤情况，采用线切割方法在基材上切割出开口角度45°、槽深7 mm、槽顶宽19 mm的梯形凹槽，基材尺寸如图2a所示，该凹槽槽顶中心线经过圆饼的圆心。根据前期的工艺试验，激光增材修复的主要工艺参数设置如下：激光功率为1 800 W，扫描间距为1.8 mm，单层熔覆高度为0.6 mm，扫描路径为单层内往复扫描，相邻沉积层的熔道相错，修复后的试样宏观形貌如图2b所示。在SIGMA 146型人工智能箱式电阻炉中进行热处理，热处理工艺参数为：500～650 ℃/1 h，870 ℃/1 h，油淬（oil quen-ching，OQ），300 ℃/1 h×2，空冷（air cooling，AC）。采用线切割法，分别在沉积态和热处理后的修复试样上沿沉积方向切取小块样品进行金相分析。利用OLYMPUS GX51型光学显微镜、ZEISS Sigma300型扫描电子显微镜及电子背散射衍射等分析手段，对300M高强度钢激光沉积修复试样进行修复槽横截面的显微组织表征和相组成分析。通过显微硬度测试、室温静态拉伸试验，取样位置如图2c所示，试样尺寸如图2d所示。结合断口宏、微观分析，深入研究修复试样的强度、塑性及其断裂机制。
2 修复区的组织梯度与元素分布
2.1 宏观形貌

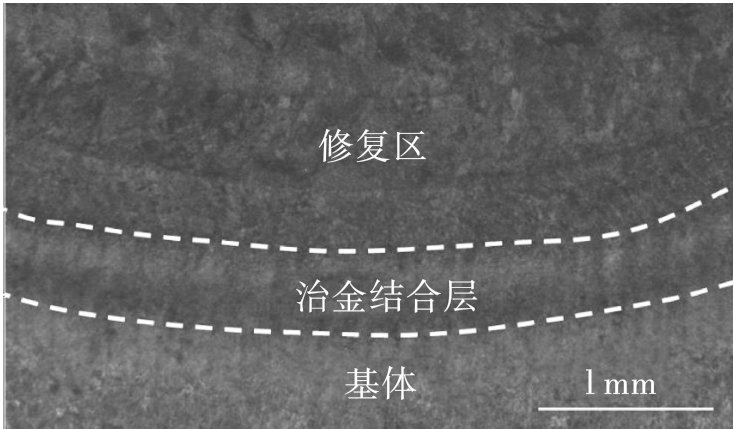

对修复的梯形槽横截面进行宏观观察，低倍宏观形貌图如图3所示，可见修复区与基体形成了连续、致密且无宏观缺陷（如裂纹、未熔合、大气孔）的冶金结合层。修复区底部与基体结合的界面平直、清晰，表明激光熔池与基体发生了充分的熔化与混合，实现了完全的冶金结合。在金相样品腐蚀过程中，整个修复区域的蚀刻响应与基体存在明显差异，导致二者在对比度上存在明显差异。
2.2 修复区的组织梯度

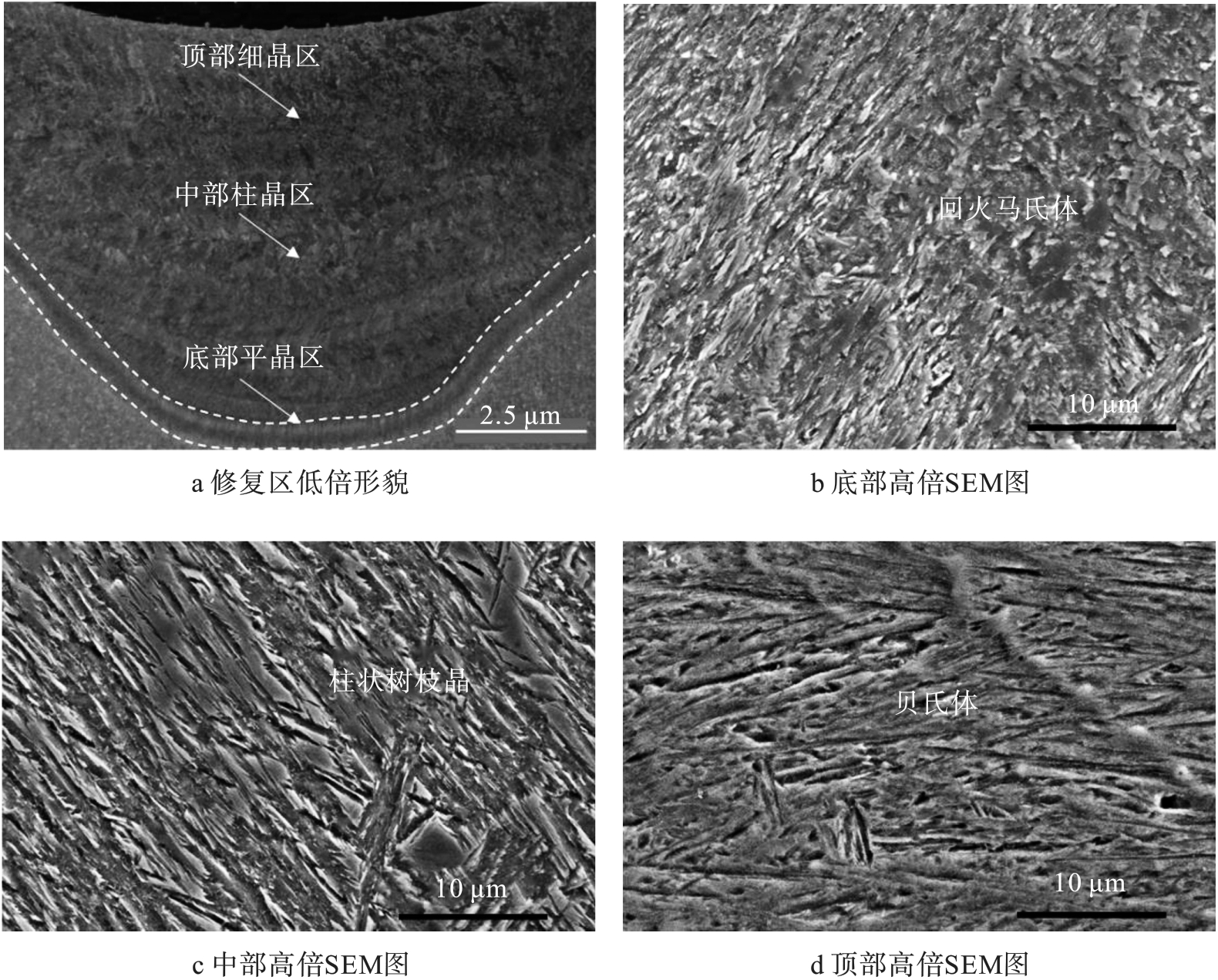

激光沉积是一个极快的非平衡凝固的过程，冷却速率极高，后续沉积层会对已沉积层进行反复的热循环。这种独特的物理冶金过程导致修复区在厚度方向上呈现典型的梯度组织特征，在图4a所示的宏观形貌图中，可将修复区分成3个区域，分别为底部平晶区、中部柱晶区和顶部细晶区。
1）底部平晶区
2）中部柱晶区
修复区中部区域的冷却速率相较于底部区域有所减慢，但成分过冷仍起主导作用，形成了发达的、方向性极强的外延生长柱状树枝晶，如图4c所示。这些柱状树枝晶持续从底部结合区向上生长，贯穿多个沉积层，具有典型的外延生长特性。该区域的显微组织同样由细小的板条马氏体构成（约2 μm），但由于冷却速率稍慢，马氏体板条束和块的尺寸相较于底部略有增大。随着沉积层数增加，热累积效应增强，冷却速率降低，其冷却速率可能介于马氏体和贝氏体转变的临界冷却速率之间，因此形成马氏体与贝氏体的混合组织。
3）顶部细晶区

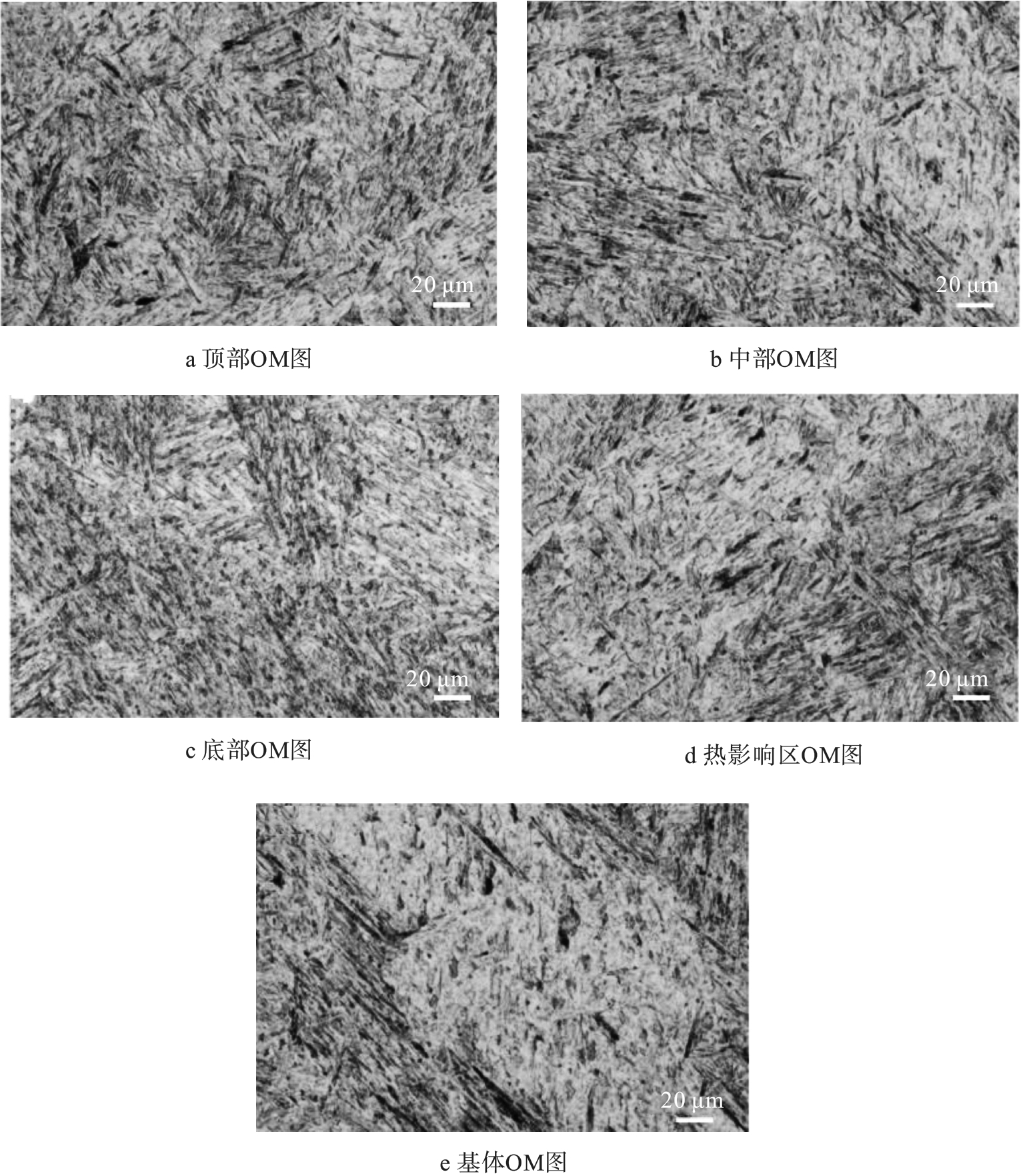

作为最后一层沉积，虽然没有后续加热，但已沉积部分保持在高温状态，因此该区域冷却速率最慢，过冷奥氏体在高温度区间（300~550 ℃）转变为贝氏体，如图4d所示，贝氏体的尺寸相对中部柱状树枝晶区明显变大（约5 μm）。同时，马氏体板条形态模糊，且在板条内部和边界有非常细小的碳化物析出。
2.3 热影响区组织分析

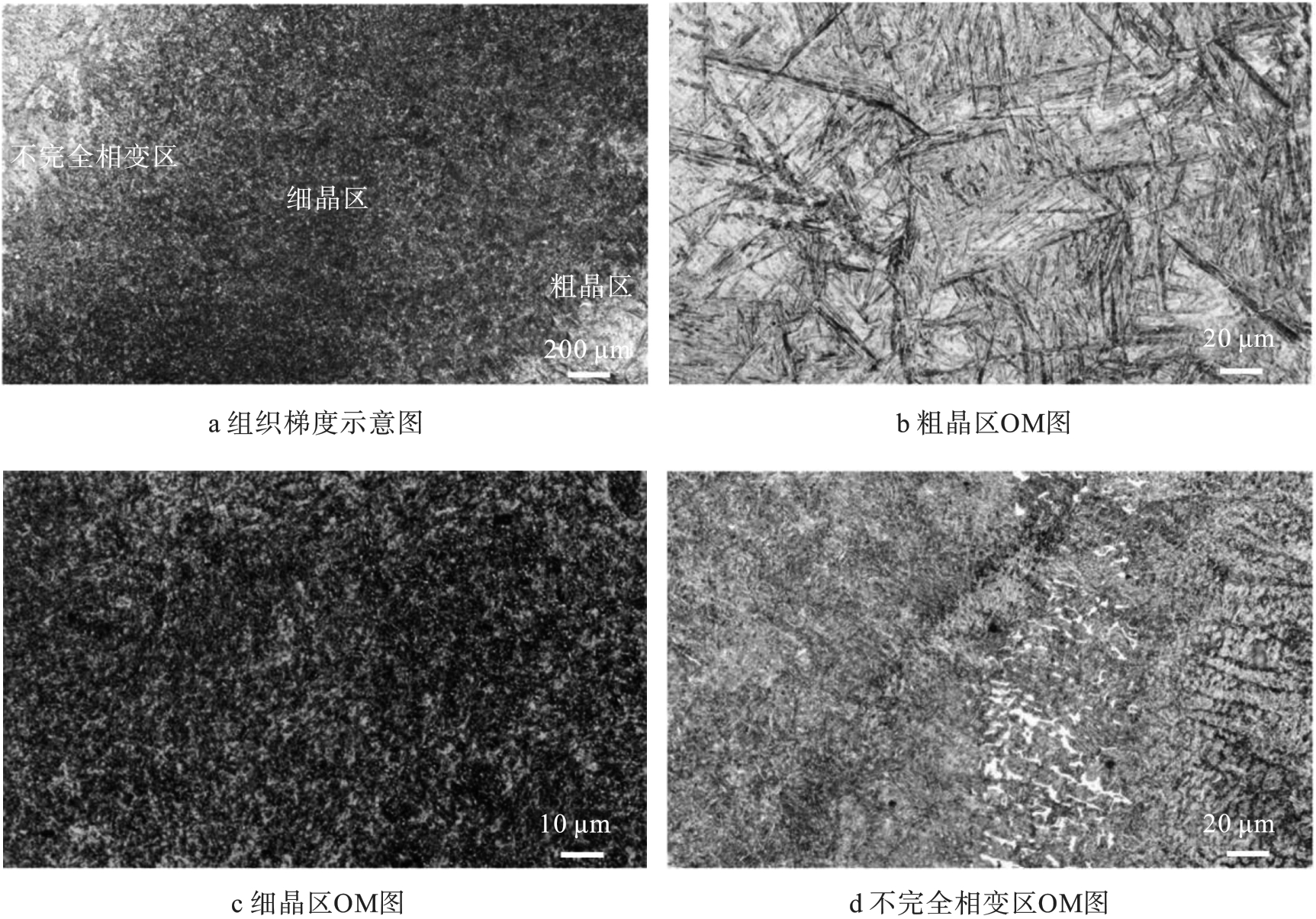

1）粗晶区（宽度80 μm）： 紧邻修复界面，该区域被加热到奥氏体相变点（Ac₃）以上甚至接近液相线温度，原始奥氏体晶粒发生严重粗化。在随后的极快冷却下，形成了粗大的板条马氏体，如图5b所示。
2）细晶区（宽度130 μm）： 该区域被加热至Ac₃附近，原始组织完全奥氏体化。但由于温度相对不高，奥氏体晶粒未充分长大，冷却后形成细小的马氏体，如图5c所示，其性能（强韧性匹配）通常优于基体。
3）不完全相变区（宽度220 μm）： 该区域被加热到Ac₁—Ac₃之间，发生部分奥氏体化。冷却后，新形成的奥氏体转变为马氏体，而未溶的原始相（铁素体和碳化物）得以保留，形成了一种马氏体和回火母相的混合组织，如图5d所示。该区域常存在一个轻微的“软化区”。
2.4 热处理后修复区组织分析

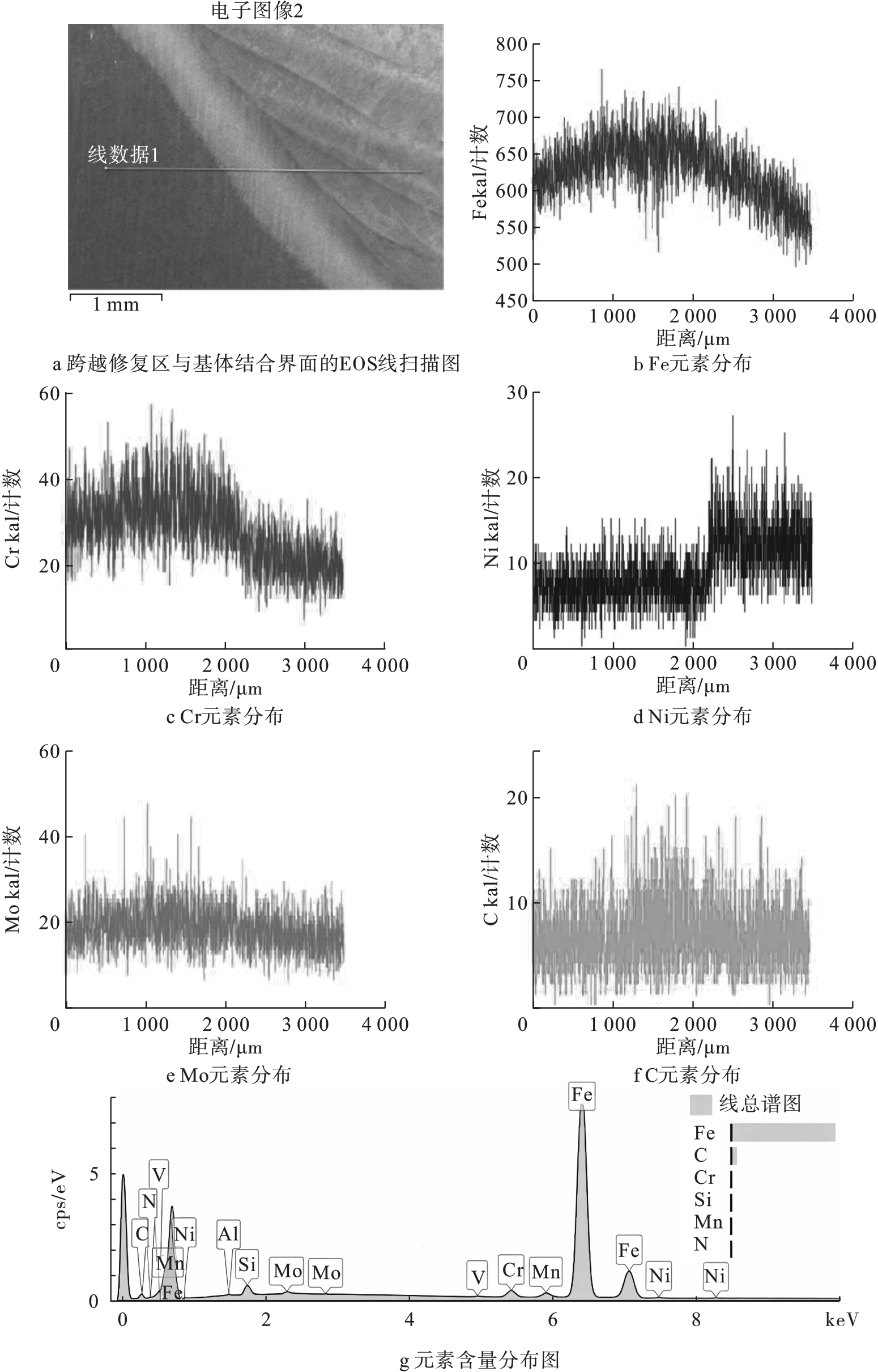

2.5 元素分布
3 力学性能
3.1 显微硬度分布

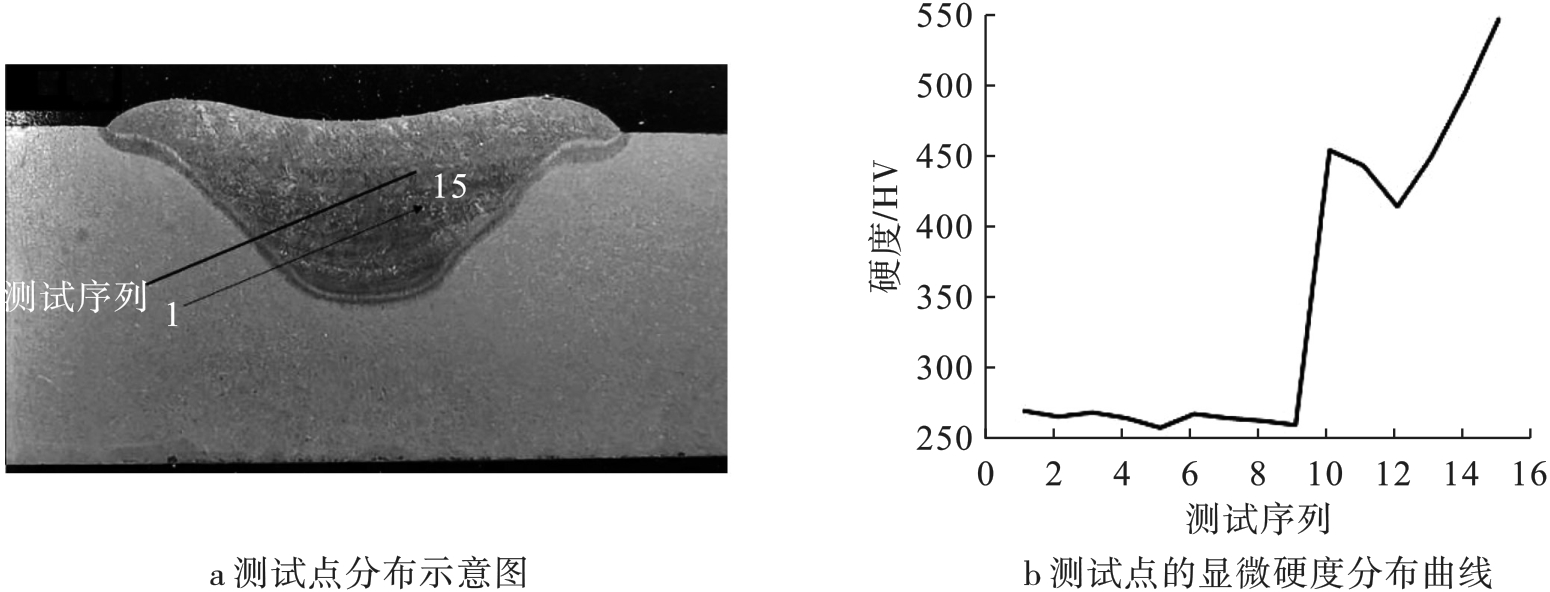

在修复区内，平均硬度约为 550 HV。该区域硬度值较高且分布相对均匀，这与其快速凝固形成的细小板条马氏体组织密切相关。热影响区硬度呈现“鞍形”分布特征。紧邻修复界面的粗晶区，由于形成了粗大的马氏体，硬度出现一个小峰值，显微硬度值最高达453 HV；在不完全相变区，由于出现了回火软化和未完全奥氏体化的混合组织，硬度出现一个明显谷值，最低降至约413 HV，此即“软化区”，是潜在的力学性能薄弱环节。基体区（未热处理）的硬度稳定在约250 HV，其组织主要为铁素体和珠光体，具有一定的韧性和塑性。
显微硬度的波动与显微组织的梯度分布情况基本对应，可以证实，激光修复过程导致的组织不均匀性会明显影响修复试样的力学性能。
3.2 静态拉伸性能及断裂机理
3.2.1 室温拉伸性能

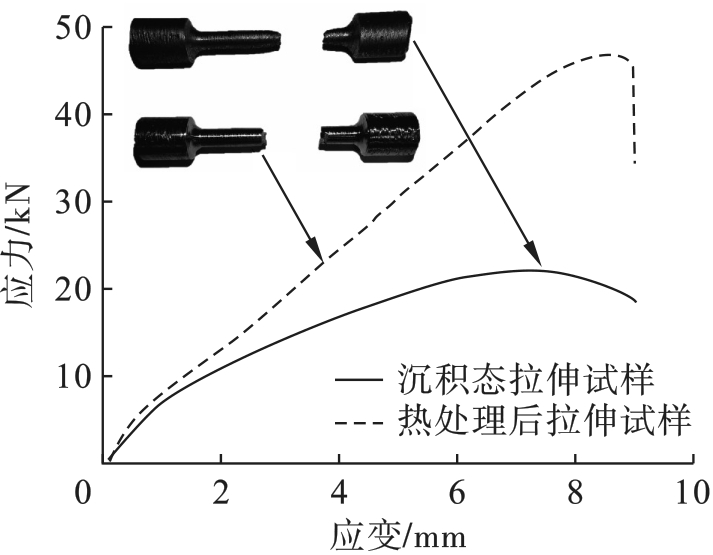

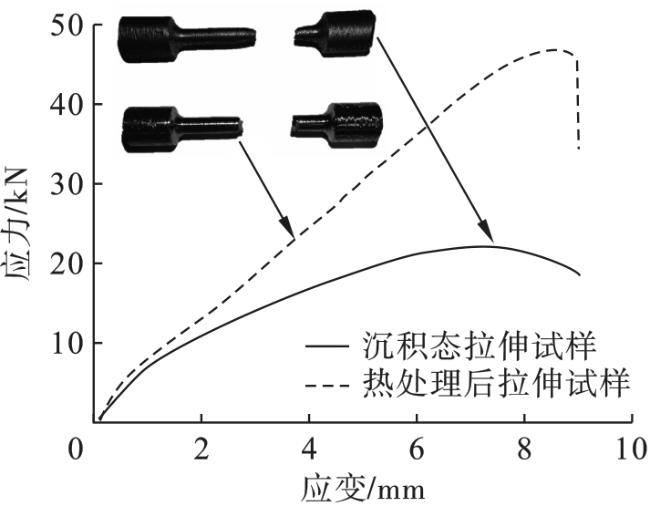

1）沉积态试样：其抗拉强度仅有锻造标准的60%，但其塑性（断后伸长率）远高于基材。未热处理的300M高强度钢基材组织为球状珠光体，组织中的铁素体和渗碳体呈球状分布，晶粒较为细小且均匀，位错密度较低，材料内部的应力集中较小，因此具有较好的塑性。沉积态拉伸试样断裂在基体上，这说明沉积层强度更高。断裂未发生在基体和沉积层结合处，说明冶金结合质量较高，结合强度较高。
2）热处理后试样：经过淬火+回火热处理后，修复试样的抗拉强度增加了114%，但塑性有所降低。淬火过程中快速冷却形成马氏体组织，马氏体本身硬度高但塑性较差。回火虽能部分缓解塑性，但整体塑性仍低于原始状态。热处理后的拉伸试样均断裂在基体上，这证明通过合适的热处理，可以消除热影响区的不利组织、均化整体性能，并使修复试样的静态强度完全满足使用要求。

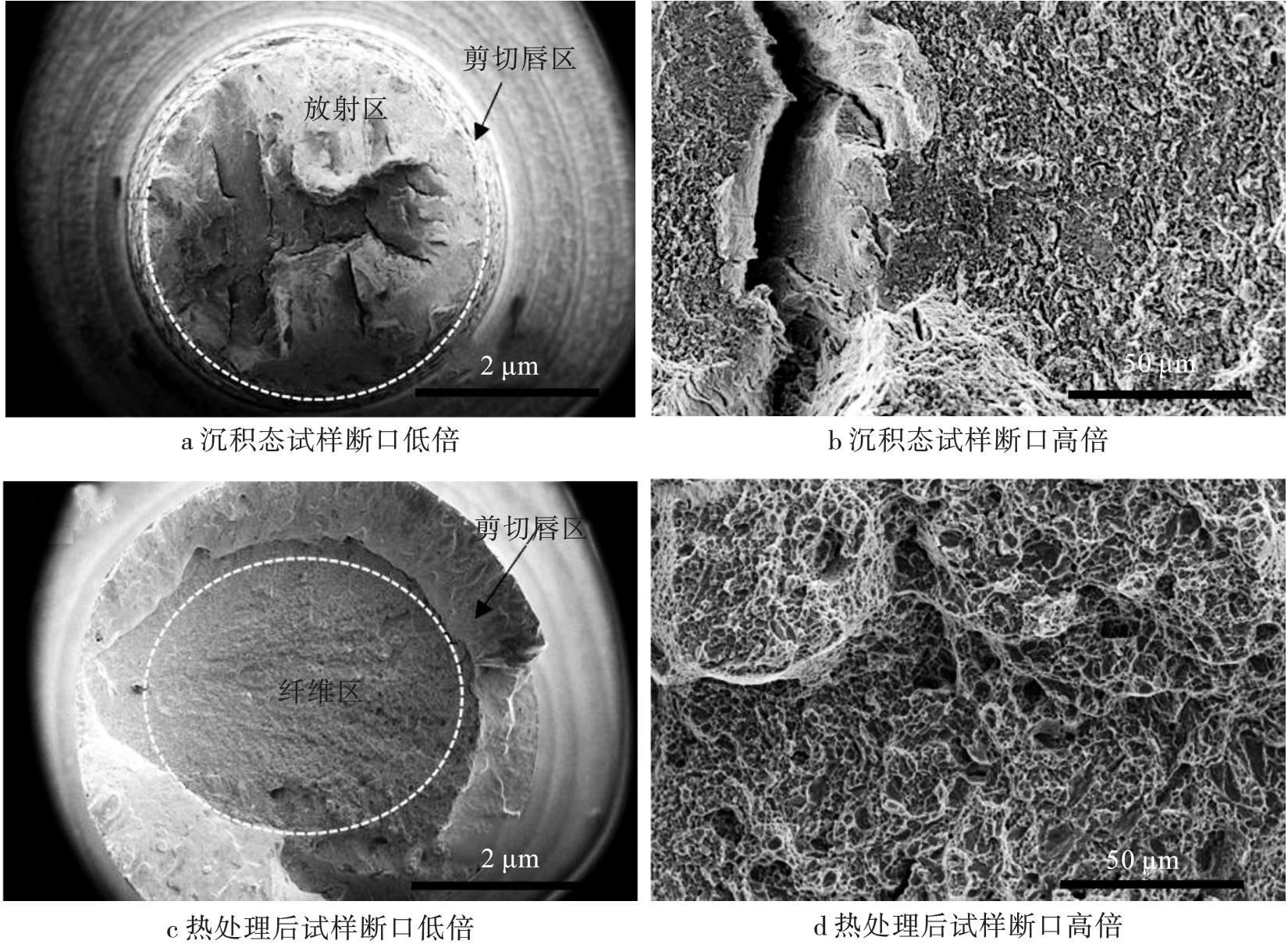

3.2.2 断口形貌分析
4 结论与展望
4.1 结论
1）激光沉积修复区与300M钢基体实现了无缺陷的致密冶金结合，界面结合良好。修复区组织呈现显著的梯度特征：沉积态下修复区的组织从顶部到底部呈梯度分布，依次为贝氏体 → 马氏体+贝氏体 → 回火马氏体，热影响区则主要为不均匀的马氏体，依据峰值温度可分为粗晶区（粗大马氏体）、细晶区（细小马氏体）和不完全相变区（马氏体+未溶相）。
2）合适的热处理可实现修复区组织的均匀化，在进行500～650 ℃保温1 h、870 ℃油淬（OQ）1 h、300 ℃空冷2 h热处理后，修复区转变为均匀的回火马氏体和贝氏体混合组织。
3）沉积态样品修复区硬度高于基体，热影响区存在软化现象，硬度分布与修复区显微组织梯度分布特征相吻合。
4）沉积态修复试样室温拉伸强度和屈服强度远低于锻件标准，但塑性好，断裂发生于基体，断口为准解理形貌；经合适热处理后，修复试样室温拉伸强度和屈服强度均远高于锻造标准，同时塑性略有降低， 断口转变为韧性断裂。
4.2 研究不足与后续研究方向
1）本文仅针对既定优化工艺下激光沉积修复300M高强度钢的热影响区，完成了亚区划分与尺寸定量表征，未系统分析激光功率、扫描速度等关键工艺参数对热影响区总宽度及各亚区尺寸的影响规律，制约了热影响区组织精准调控与工艺优化的深度。后续将通过单因素变量与正交试验，量化关键工艺参数对热影响区尺寸的影响权重，提出热影响区窄化与组织均匀化的调控方法，为修复工艺的工程化定型提供数据支撑。
2）本文未对激光沉积非平衡热循环引发的残余应力开展系统分析，未能明确修复态与热处理后试样残余应力的分布特征与演化机理，亦未厘清其对力学性能的影响规律。后续将采用X射线衍射法，系统分析各区域的残余应力分布，明确热处理制度对残余应力的调控效果，为抑制修复件变形开裂、提升服役安全性提供理论依据。
3）本文仅开展了室温拉伸性能分析，未针对300M高强度钢航空关键承力件的实际服役工况系统研究修复件的疲劳性能，未能明确其疲劳性能关键指标与失效机制，无法全面验证修复工艺的工程适用性。后续将参照航空超高强度钢相关测试标准，系统开展修复件的高周与低周疲劳测试，绘制S-N曲线并明确疲劳极限，结合断口形貌表征揭示疲劳裂纹萌生与扩展机制，为修复件的装机服役提供完整的性能支撑。
